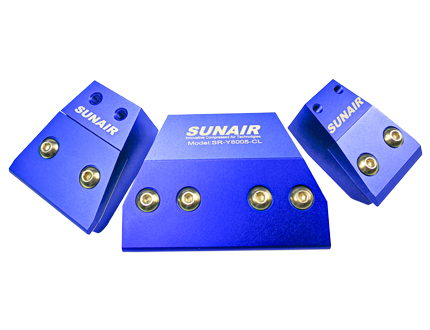

产品名称：小型超级喷嘴

1. 吹扫清理碎屑；2. 部件及产品干燥冷却；3. 物料及废料吹除弹射；4. 清浩导轨、链条及活动部件；5. 部件及产品除水除尘。

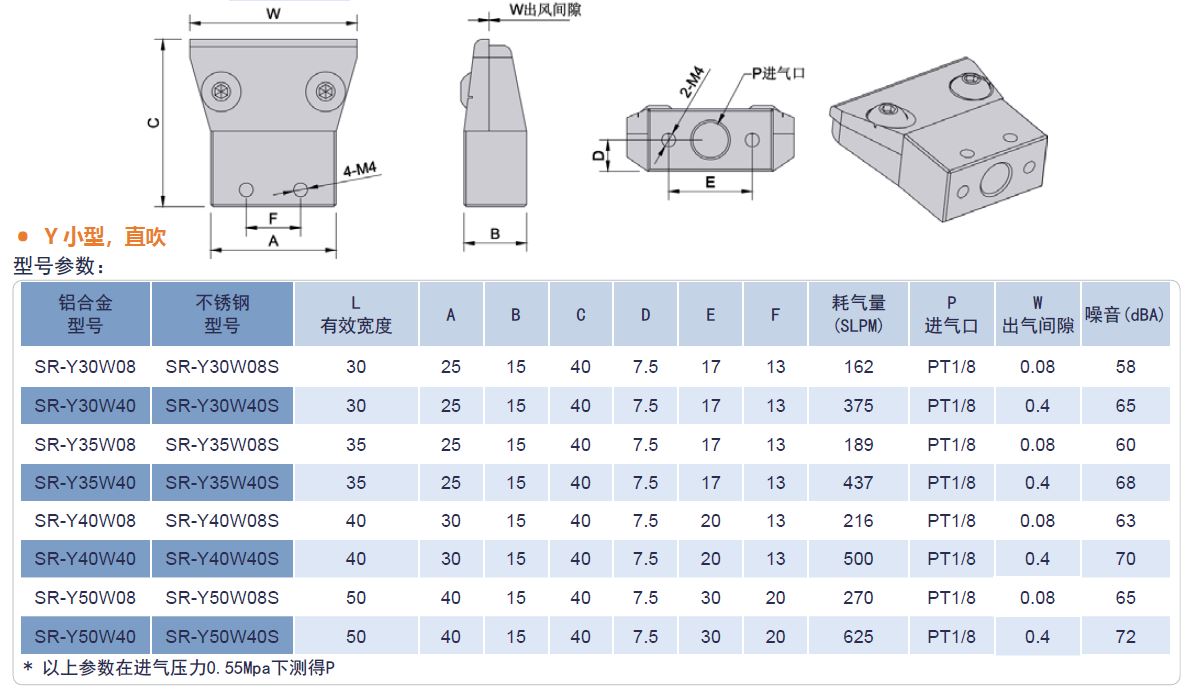

规格及参数

宽度30mm，进气口PT1/8，出气间隙0.08mm，耗气量162slpm

宽度30mm，进气口PT1/8，出气间隙0.4mm，耗气量375slpm

宽度35mm，进气口PT1/8，出气间隙0.08mm，耗气量189slpm

宽度35mm，进气口PT1/8，出气间隙0.4mm，耗气量437slpm

宽度40mm，进气口PT1/8，出气间隙0.08mm，耗气量216slpm

宽度40mm，进气口PT1/8，出气间隙0.4mm，耗气量500slpm

宽度50mm，进气口PT1/8，出气间隙0.08mm，耗气量270slpm

宽度50mm，进气口PT1/8，出气间隙0.4mm，耗气量625slpm

超级喷嘴原理

压缩空气经进气口(1)进入超级喷嘴高压腔，气流通过狭窄，细薄的喷嘴(2)后在超级喷嘴长度方向形成一张均衡的气流薄片。由于周围的空气(3)被带入高压气流中，使得空气得到40:1的放大，使得气流放大，吹气速度增加，吹击力增大，形成一张具有强冲击力而最小剪切力的气流薄片。

性能参数

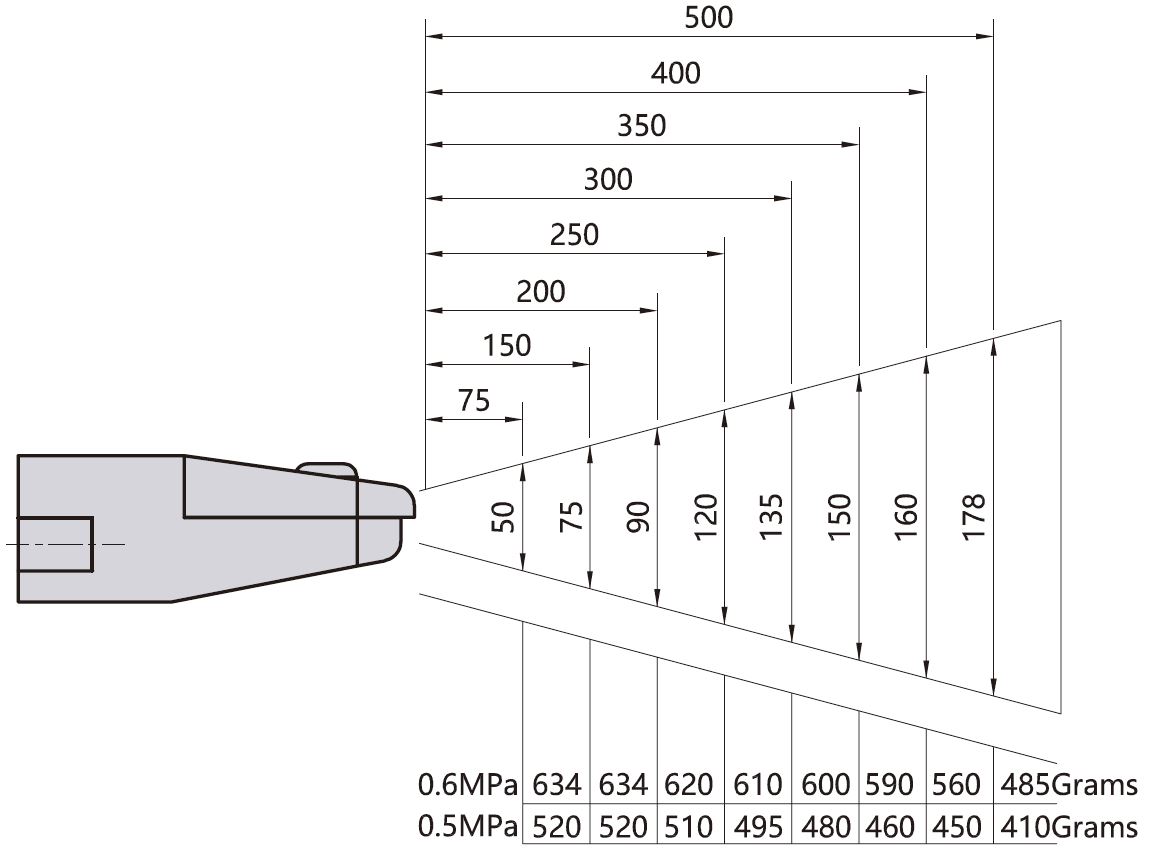

右图是超级喷嘴吹击力及气幕图，最小的气幕宽度是50mm左右，在500mm的吹扫距离气幕宽度是178。在图的下方有吹击力参数，所有的吹击力参数为实测值，更大吹击力634Grams在0.6Mpa时，吹扫距离为150mm，

优点

1. 优异的吹气必能，超强吹击力；

2.节能降耗，使用更少的压缩空气；

3. 低噪音，更安静；

4. 小体积易天安装；

5. 良好的安全性。

应用

1. 吹扫清理碎屑；

2. 部件及产品干燥冷却；

3. 物料及废料吹除弹射；

4. 清浩导轨、链条及活动部件；

5. 部件及产品除水除尘。
