产品名称:小型涡流管SR-W**BT

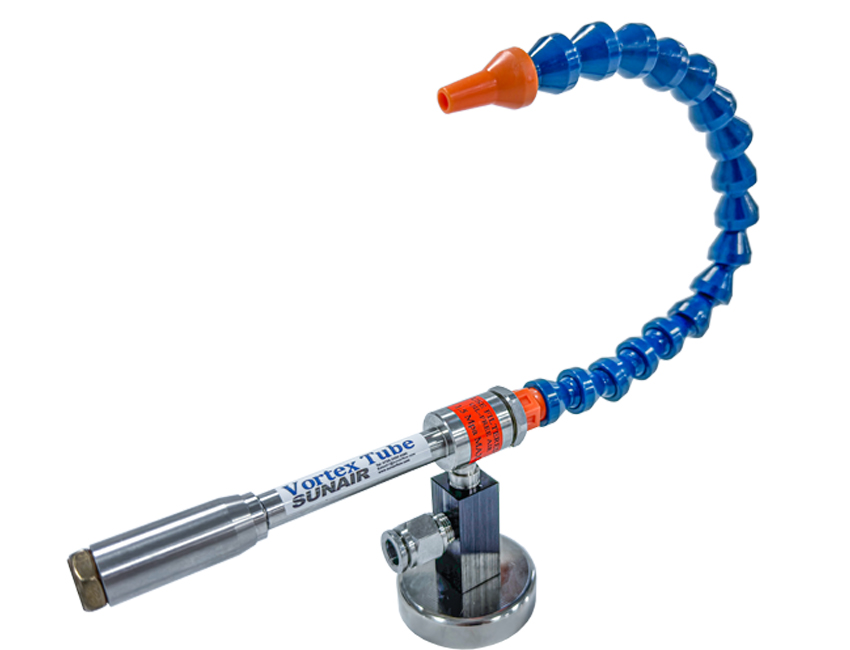

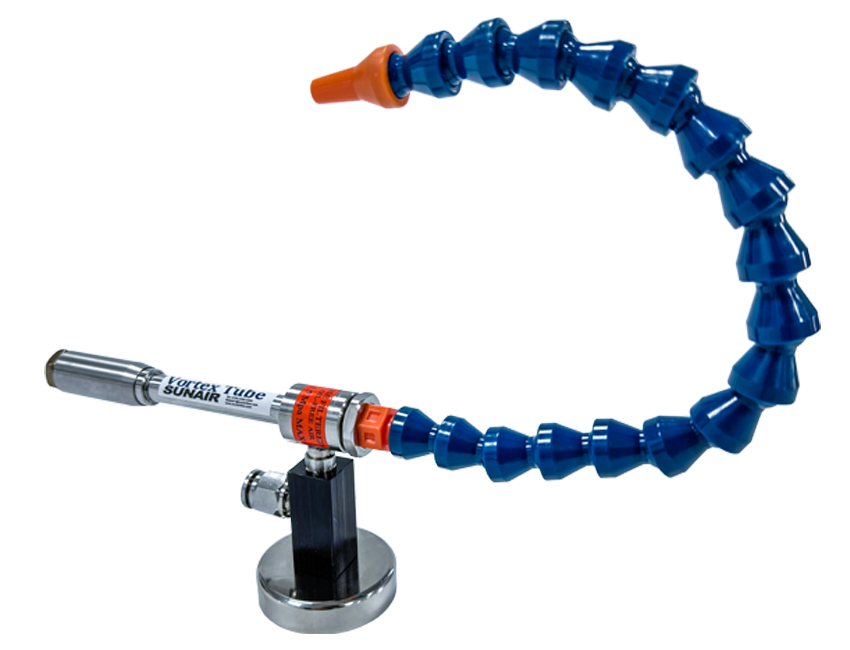

小型涡流管SR-W**BT,304不锈钢材质,包含进气及出气接头D8,用于安装的磁力座,万向软管。低耗气量,耗气量范围56-252slpm,制冷量45-208watts。SUNAIR 的 Vortex Tubes 为各种工业局部冷却问题提供低成本、可靠、免维护的解决方案。

规格及参数
名称1:内容
名称2:内容
名称3:内容
  • 概述

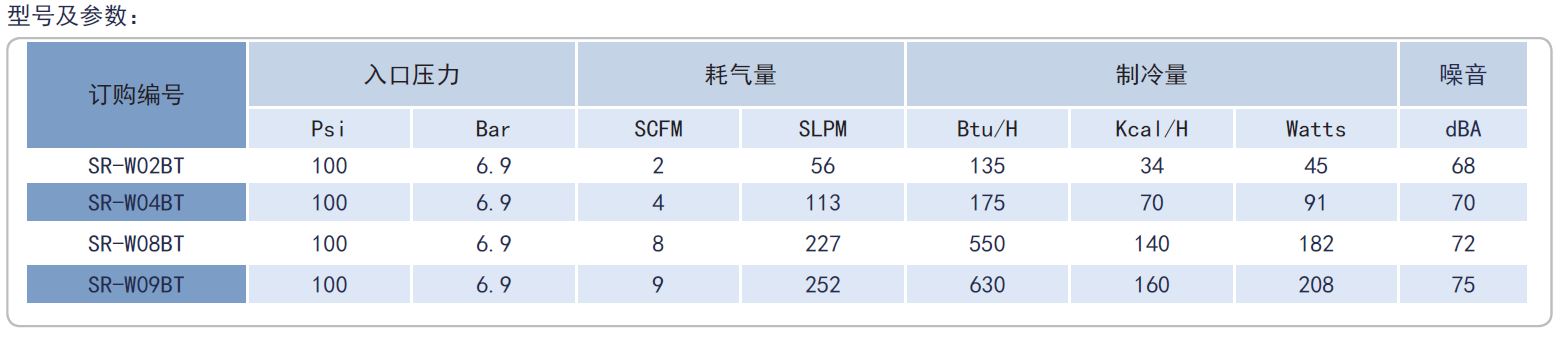

  • 性能参数

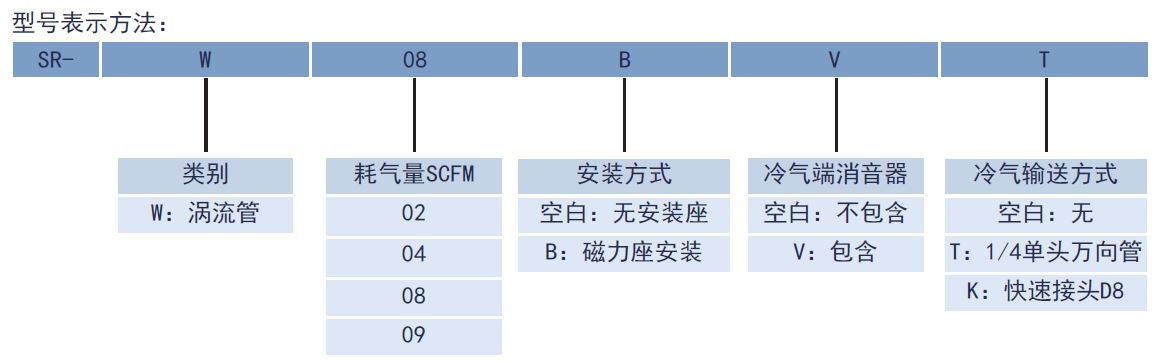

  • 订购码
  • 设计图纸
  • 视频
  • 图片

    涡流管是一种紧凑型制冷和冷却源,冷却能力范围为 1000 – 2800 BTU/(323 – 1180 瓦)。通过改变入口空气压力、冷空气与排气的比率或通过改变管本身中的发生器,可以轻松调节涡流管性能。虽然通常用于冷却,但涡流管也可用于加热应用,只需将排出的热空气引导至应用即可。

    涡流管技术由法国物理学家 Georges Ranque 于 1930 年发明,并于 1960 年代由 Vortec 开发用于工业用途。看看它怎么运作。从那时起,涡流管就广泛应用于机器、装配线、工艺以及测试和测量中的冷却应用。


    涡流管工作原理

      SUNAIR涡流管只输入通用压力(6-10 Bar)的压缩空气,通过涡流管转换,一端产生冷空气(在干燥空气的前提温降可达-46°C),一端产生热空气(温度可达127°C)。 流量从0.06M3/min 到 2.8 M3/min. 制冷量可以达到6000 Btu/hr. (1512 Kcal / hr.)

       工业用标准压缩空气通过喷嘴喷射进涡旋管,转变 90o方向后在旋转腔内以 1,000,000RPM 的高速旋转并流向涡旋管热端,部分热气流从涡旋管热端的控制阀流出,剩余气流掉转方向继续在外部旋涡的中心作旋风运动,在这过程中,内部气流与外部气流进行热量交换后变成超低温冷气流并从涡旋管冷端流出,而外部高温热气流则从涡旋管热端流出。


    应用:

    1- 冷却电子控制

    2- 冷却加工操作

    3- 冷却热熔胶

    4- 冷却焊接

    5- 冷却气体样品

    6- 电子元件冷却

    7- 冷却热封


    优点:

    1- 无移动部件

    2- 没有电或化学品

    3- 体积小、重量轻

    4- 低成本

    5- 免维护

    6- 瞬间冷空气

    7- 可调节温度

    8- 耐用-不锈钢






    为您提供专业化的解决方案
